Dulkių surinkimo piltuvėlis su dulkių siurbliu „Dust Stop“

Dust Stop – Inovatyvus dulkių kontrolės sprendimas ir geresnis darbo vietos saugumas

Patentinis DS - Dust Stop bunkeris buvo išbandytas ir įrodytas kaip itin efektyvus būdas sumažinti dulkių susidarymą laisvai pildant sausas, granulines, laisvai tekančias medžiagas. Tipinės taikymo sritys: grūdai, trąšos, pašarai, žaliasis cukrus, druska ir smėlis. Medžiagos srautas susitraukia į kompaktišką srovę, leidžiančią kontroliuojamą, be dulkių laisvą kritimą. Kai iš medžiagos srauto pašalinamas oras, dulkės išlieka prisijungusios prie srauto. Tai užtikrina labai efektyvų dulkių slopinimą, kai produktas krenta ir nusistovi pakrovimo zonoje.

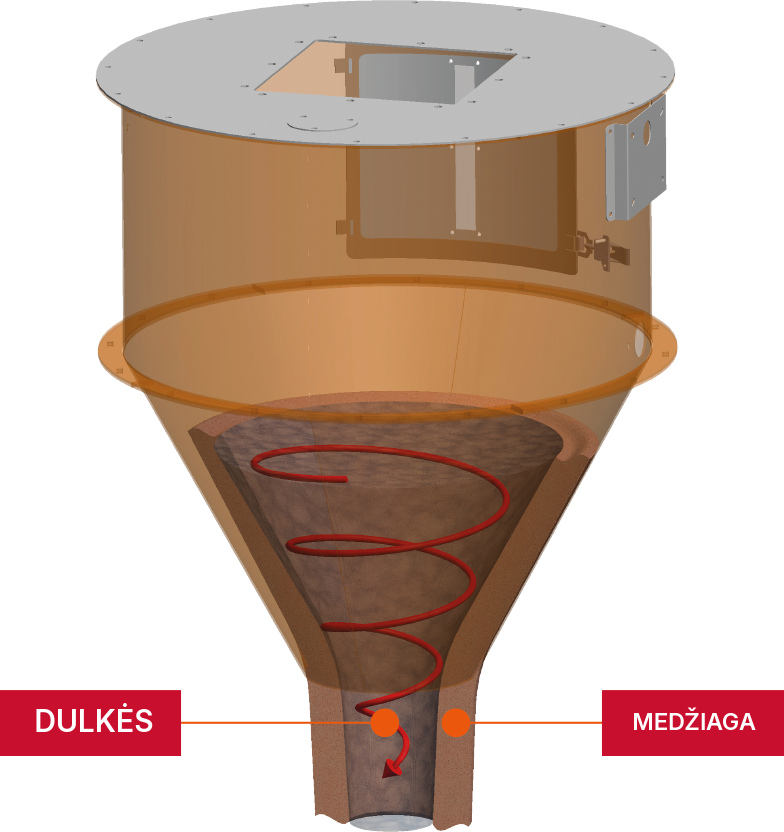

Kaip veikia Dust Stop?

Patentinis DS - Dust Stop yra prieinamas tiek rankinėmis, tiek automatinėmis versijomis. Veikimo principas: patentuotas DS - DUST STOP bunkeris veikia tiek rankiniu, tiek automatiniu režimu.

Abiejų versijų konstrukcija susideda iš:

fiksuotos konstrukcijos dalies, kuri per flanšą sujungiama su medžiagos patekimo anga;
reguliuojamos vidinės dalies, kuri eksploatacijos metu leidžia suformuoti vortexą.

Automatinėje versijoje srauto valdymas vykdomas ir reguliuojamas jutiklio, sumontuoto ant cilindro.

DUST STOP bunkeris suprojektuotas atsižvelgiant į skirtingus valandinius našumus: 45 m3/h, 128 m3/h, 256 m3/h, 385 m3/h, 641 m3/h

Automatinė sistema

DS-A

Skirta pereinantiems produktams su skirtingu ruošinio specifiniu svoriu – krentantis srautas reguliuojamas automatiškai elektrikiniu įtaisu.

Rankinė sistema

DS-M

Tinka produktui su keliais pildymo taškais – krentantis srautas reguliuojamas rankiniu būdu.

TECHNINIAI DUOMENYS IR GALIMYBĖS

Konstrukcija

+ Konstrukcija iš dažyto plieno (carbon steel)

+ Produkto apžiūros langas

+ Sąvytės (bellows) jungtis

Papildoma įranga

+ Konstrukcija iš AISI 304–316 nerūdijančio plieno

+ Sąvyta (bellows)

+ Perpildymo jutiklis

+ Pneumatinis vožtuvas DS bunkerio judesiui

MODELIAI DS-A/M*	TALPA [m3/h]	SVORIS [KG]	TŪRIS [L]	A [MM]	B [MM]	C [MM]	D [MM]	E [MM]
DS-A/M 40	45	60	50	590	150	460	200	200
DS-A/M 60	128	160	164	835	255	660	250	250
DS-A/M 75	256	250	260	950	280	820	300	300
DS-A/M 100	385	700	738	1280	380	1155	400	400
DS-A/M 150	641	950	1900	1725	500	1570	450	450

*DS-A/M, A= Automatinė / M=Rankinė. PASTABA! Talpos ir bendri svoriai apskaičiuoti kviečiams su tūrine mase 0,78 t/m³ ir santykiniu drėgnumu (RH) 14%. Apytikslės oro sąnaudos: 6 barai (automatinė versija). Maitinimas: 220V 50Hz. Kuo didesnė produkto dalelių frakcija, tuo mažesnis dulkių kiekis.
