Dust Stop dammkontroll

Dust Stop – Innovativ dammkontroll och förbättrad arbetsplatssäkerhet

Den patenterade DS - Dust Stop-tratten har testats och visat sig vara ett mycket effektivt sätt att minska dammbildning vid löslastning av torra, granulära, flödesdugliga produkter. Typiska tillämpningar inkluderar spannmål, gödselmedel, foder, råsocker, salt och sand. Materialflödet konsolideras till en kompakt stråle, vilket möjliggör kontrollerat, dammfritt fritt fall. När luften avlägsnas från insidan av produktflödet förblir dammet bundet till flödet. Detta ger mycket effektiv dammdämpning när produkten faller och lägger sig i lastområdet.

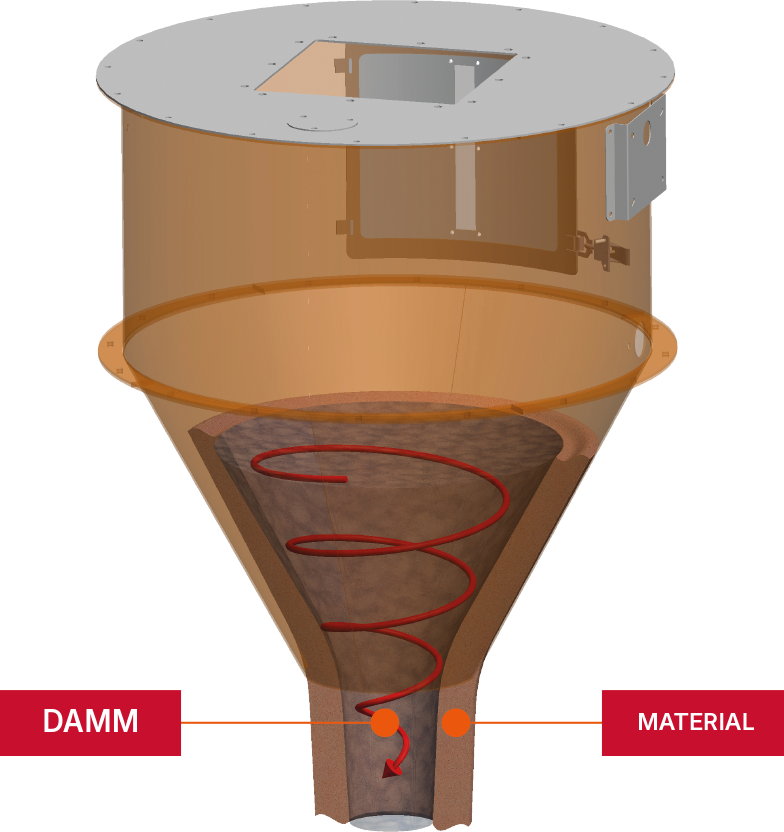

Hur Dust Hopper fungerar

Den patenterade DS - Dust Stop finns i både manuell och automatisk version. Driftprincipen för den patenterade trattens DS - DUST STOP finns i både manuell och automatisk utförande.

Båda består av:

en fast strukturdel som är ansluten via en fläns till produktinmatningen;
en justerbar innerdel som möjliggör bildandet av virveln under drift.

I den automatiska versionen flyttas och regleras flödesstyrningen av ett sensor placerad på cylindern.

DUST STOP-tratten är konstruerad för att motsvara olika timkapaciteter: 45 m3/h, 128 m3/h, 256 m3/h, 385 m3/h, 641 m3/h

Automatiskt system

DS-A

Angiven för passering av produkter med olika bulkdensitet, justeras det fallande flödet automatiskt via en elektrisk enhet.

Manuellt system

DS-M

Lämplig för en produkt med flera lastpunkter, det fallande flödet justeras manuellt.

TEKNISKA DATA OCH TILLVAL

Konstruktion

+ Konstruktion i lackerat kolstål

+ Inspektionsfönster för produkt

+ Manschettkopplingsring

Valfritt

+ Konstruktion i AISI 304-316 rostfritt stål

+ Manschett

+ Överfyllnadssensor

+ Pneumatisk spjäll för rörelse av DS-tratt

MODELLER DS-A/M*	KAPACITET [m3/h]	VIKT [KG]	VOLUM [L]	A [MM]	B [MM]	C [MM]	D [MM]	E [MM]
DS-A/M 40	45	60	50	590	150	460	200	200
DS-A/M 60	128	160	164	835	255	660	250	250
DS-A/M 75	256	250	260	950	280	820	300	300
DS-A/M 100	385	700	738	1280	380	1155	400	400
DS-A/M 150	641	950	1900	1725	500	1570	450	450

*DS-A/M, A= Automatisk / M=Manuell. OBS! Kapaciteter och totalt vikter har beräknats för vete med en bulkdensitet på 0,78 t/m³ och relativ fuktighet (RF) 14%. Ca. luftförbrukning: 6 bar (automatisk version). Strömförsörjning: 220V 50Hz. Ju större produktens partikelstorlek är, desto lägre är damminnehållet.
