Dust Stop Staubtrichter

Dust Stop – Innovative Staubbekämpfung und verbesserte Arbeitssicherheit

Der patentierte DS - Dust Stop-Trichter wurde getestet und hat sich als hocheffektive Methode zur Reduzierung der Staubentwicklung beim losem Beladen trockener, körniger, frei fließender Produkte erwiesen. Typische Anwendungen umfassen Getreide, Düngemittel, Futtermittel, Rohzucker, Salz und Sand. Der Materialfluss wird zu einem kompakten Strahl gebündelt, wodurch ein kontrollierter, staubfreier Freifall ermöglicht wird. Wenn Luft aus dem Inneren des Produktstroms entfernt wird, bleibt der Staub an den Partikeln gebunden. Dadurch wird eine sehr wirksame Staubunterdrückung erreicht, während das Produkt fällt und sich im Beladebereich absetzt.

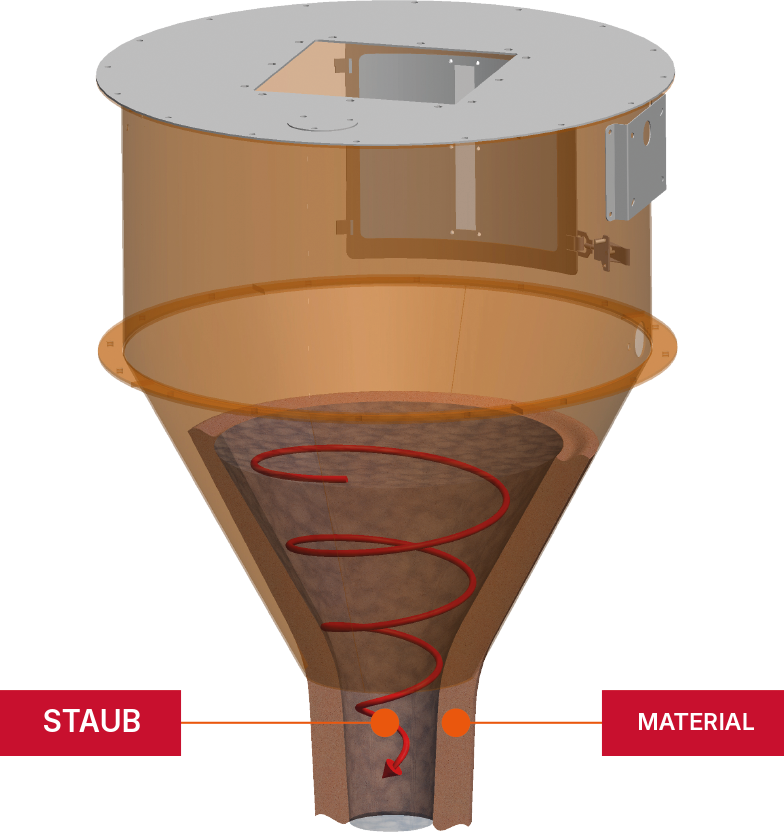

Funktionsweise des Dust-Trichters

Der patentierte DS - Dust Stop ist in manueller und automatischer Ausführung erhältlich. Das Funktionsprinzip des patentierten DS - DUST STOP-Trichters ist sowohl manuell als auch automatisch verfügbar.

Beide bestehen aus:

einem festen Strukturelement, das über eine Flanschverbindung an den Produkteinlass angeschlossen ist;
einem einstellbaren Innenteil, das die Erzeugung des Wirbels während des Betriebs ermöglicht.

In der automatischen Ausführung wird die Regelung des Flusses durch ein am Zylinder angebrachtes Sensor gesteuert und geregelt.

Der DUST STOP-Trichter wurde für verschiedene Stundenkapazitäten ausgelegt: 45 m3/h, 128 m3/h, 256 m3/h, 385 m3/h, 641 m3/h

Automatisches System

DS-A

Geeignet für Produkte mit unterschiedlicher Schüttdichte; der fallende Strom wird automatisch über ein elektrisches Gerät geregelt.

Manuelles System

DS-M

Geeignet für Produkte mit mehreren Beschickungspunkten; der fallende Strom wird manuell eingestellt.

TECHNISCHE DATEN UND OPTIONEN

Konstruktion

+ Konstruktion in lackiertem Baustahl

+ Fenster zur Produktinspektion

+ Manschettenkupplungsring

Optional

+ Konstruktion aus Edelstahl AISI 304-316

+ Manschette

+ Überlaufsensor

+ Pneumatischer Dämpfer für die Bewegung des DS-Trichters

MODELLE DS-A/M*	KAPAZITÄT [m3/h]	GEWICHT [KG]	VOLUMEN [L]	A [MM]	B [MM]	C [MM]	D [MM]	E [MM]
DS-A/M 40	45	60	50	590	150	460	200	200
DS-A/M 60	128	160	164	835	255	660	250	250
DS-A/M 75	256	250	260	950	280	820	300	300
DS-A/M 100	385	700	738	1280	380	1155	400	400
DS-A/M 150	641	950	1900	1725	500	1570	450	450

*DS-A/M, A= Automatisch / M=Manuell. HINWEIS! Kapazitäten und Gesamtgewichte wurden für Weizen mit einer Schüttdichte von 0,78 t/m³ und einer relativen Feuchte (RF) von 14% berechnet. Ca. Luftverbrauch: 6 bar (automatische Ausführung). Stromversorgung: 220V 50Hz. Je größer die Produktpartikel, desto geringer der Staubanteil.
