Dust Stop pölynkeräyssuppilo

Dust Stop – Innovatiivista pölynhallintaa ja parempaa työturvallisuutta

Patentoitu DS - Dust Stop - pölynkeräyssuppilo on testattu ja todettu erittäin tehokkaaksi tavaksi vähentää pölyämistä kuivien, rakeisten ja vapaasti virtaavien tuotteiden irtolastauksessa. Tyypillisiä käyttökohteita ovat esimerkiksi vilja, lannoitteet, rehut, raakasokeri, suola ja hiekka. Materiaalivirta tiivistetään tiiviiksi kokonaisuudeksi, mikä mahdollistaa hallitun ja pölyttömän vapaapudotuksen. Kun ilma poistetaan tuotevirran sisältä, pöly pysyy sidottuna virtaukseen. Näin saavutetaan erittäin tehokas pölyämisen esto tuotteen pudotessa ja laskeutuessa lastaustilaan.

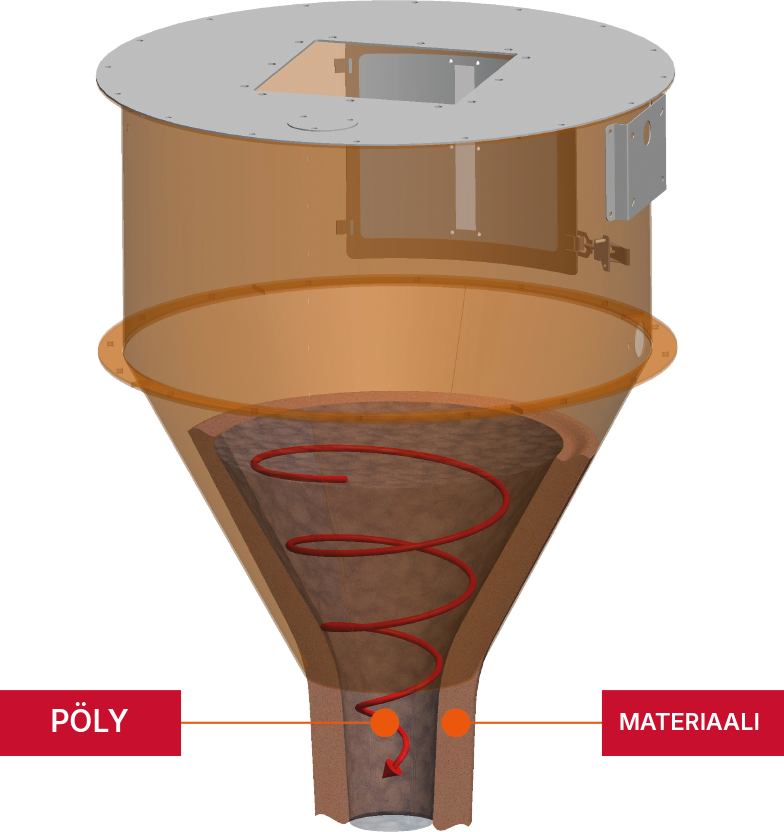

Dust Stopin toimintaperiaate

Patentoitu DS - Dust Stop on saatavana sekä manuaalisena että automaattisena mallina. Patentoidun DS - Dust Stop -järjestelmän toimintaperiaate on pölyn keskittäminen tuotteen virtaukseen.

Molemmat versiot koostuvat seuraavista pääkomponenteista:

Kiinteä runko-osa, joka liitetään laipan avulla materiaalin syöttöaukkoon.
Säädettävä sisäosa, joka synnyttää käytön aikana materiaalin virtaukseen pölyä sitovan pyörteen (vortex).

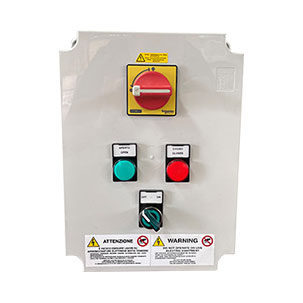

Automaattisessa versiossa virtauksen ohjausjärjestelmää liikutetaan ja säädetään sylinteriin sijoitetun anturin avulla.

Dust Stop on suunniteltu vastaamaan erilaisiin kapasiteettivaatimuksiin, ja se on saatavana seuraavilla tuntitehoilla: 45 m³/h, 128 m³/h, 256 m³/h, 385 m³/h ja 641 m³/h.

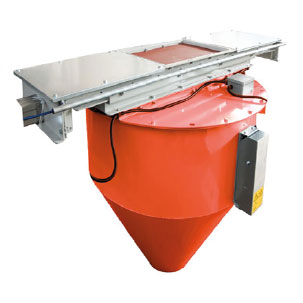

Automaattinen järjestelmä

DS-A

Sopii erilaisten ominaispainojen omaavien tuotteiden kuljetukseen; putoavaa virtausta säädetään automaattisesti sähköisen laitteen avulla.

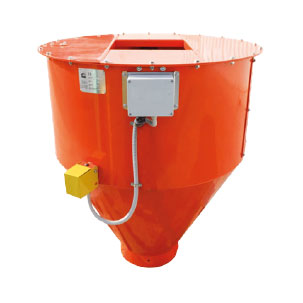

Manuaalinen järjestelmä

DS-M

Sopii tuotteelle, jolla on useita tuotantokohtia; virtausta säädetään manuaalisesti.

Tekniset tiedot ja LISÄVARUSTEET

Rakenne
+ Runko maalattua hiiliterästä
+ Tarkastusikkuna tuotevirran seurantaan
+ Kiinnitysrengas
Lisävarusteet
+ Runko ruostumattomasta teräksestä (AISI 304–316)
+ Lastauspalje
+ Ylitäyttöanturi
+ Pneumaattinen vaimennin lastaussuppilon liikkeen hallintaan

MALLIT DS-A/M*	KAPASITEETTI [m³/h]	PAINO [KG]	VOLYYMI [L]	A [MM]	B [MM]	C [MM]	D [MM]	E [MM]
DS-A/M 40	45	60	50	590	150	460	200	200
DS-A/M 60	128	160	164	835	255	660	250	250
DS-A/M 75	256	250	260	950	280	820	300	300
DS-A/M 100	385	700	738	1280	380	1155	400	400
DS-A/M 150	641	950	1900	1725	500	1570	450	450

*DS-A/M, A= Automaattinen/M=Manuaalinen. HUOM! Kapasiteetit ja kokonaispainot on laskettu vehnän mukaan, jonka ominaispaino on 0,78 t/m³ ja suhteellinen kosteus (RH) 14 %. n. Ilmankulutus: 6 bar (automaattiversio). Virrankulutus: 220V 50Hz. Mitä suurempi tuotteen raekoko on, sitä pienempi on pölypitoisuus.
