Rumpulajittelijat

Tehokkaat rumpulajittelijat

Mepun rumpulajittelijamallisto tarjoaa tehokkaan ratkaisun viljan puhdistukseen maatiloilla, viljankäsittelylaitoksissa sekä teollisissa prosesseissa. Pyörivään seularumpuun perustuva tekniikka erottaa viljasta isot ja pienet epäpuhtaudet, rikkoutuneet jyvät ja muun vierasaineksen luotettavasti ja suurellakin kapasiteetilla. Puhdistettu vilja säilyy paremmin, kuivuu tasaisemmin ja täyttää vaativatkin laatuvaatimukset varastoinnissa sekä jatkojalostuksessa.

Mallistosta löytyy ratkaisu niin pientila- kuin teollisuuskäyttöön. Mepu Major 2000 soveltuu pienten maatilojen lajittelu- ja siemenkunnostustarpeisiin. Zaninin PPR- ja PRA-rumpulajittelijat ovat suunniteltu suurten materiaalivirtojen tehokkaaseen esipuhdistukseen ennen kuivausta, varastointia tai prosessointia. Saatavilla olevat mallit kattavat kapasiteetit aina 1,5 tonnista jopa 375 tonniin tunnissa.

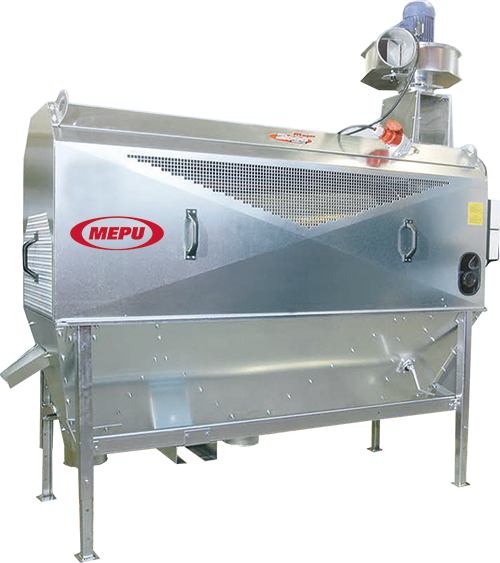

Rumpulajittelija Mepu Major

Mepun edullinen ja tehokas lajittelija Major 2000 on varustettu pyörivällä seularummulla, joka takaa tasalaatuisen lajittelutuloksen. Huolellisesti suunnitellun rakenteensa ansiosta pienikokoisen lajittelijan kapasiteetti on kokoonsa nähden suuri. Hiljainen, tehokas ja luotettava Mepun lajittelija on helppo asentaa ja ottaa käyttöön. Lajittelija voidaan asentaa esimerkiksi pakettikuivurin yläosaan. Huolellisesti suunnitellun rakenteensa ansiosta kone ei tärise eikä vaadi jatkuvaa valvontaa. Myös huollon tarve on vähäinen. Lajittelija painaa n. 200kg.

Lajitteluteho on normaalissa lajittelussa 0,5-1 tn/h, esipuhdistus- ja lajittelu 1-2 tn/h.

Vakiovarusteena esipuhdistin

Lajittelijassa on vakiovarusteena erillinen nousuilmaperiaatteella toimiva esipuhdistin, joka erottelee viljasta, herneestä, rypsistä ja rapsista pölyä sekä muita epäpuhtauksia. Usealla eri reikäkoolla saatavien seularumpujen nopeutta ja kallistuskulmaa voidaan säätää portaattomasti koneen käydessä.

Ulkoseula	Sisäseula	Kaura	Ohra	Vehnä	Ruis	Rypsi	Herne	Härkäpapu
2 x 20mm	Ø8mm	SG	PR	–	–	–	–	–
2 x 20mm	Ø10mm	SG	–	–	–	–	–	–
2 x 20mm	4 x 15mm	–	PR	–	–	–	–	–
2 x 20mm	5 x 30mm	PR	–	–	–	–	–	–
2,3 x 20mm	Ø8mm	SG	SG	SG	SG	–	–	–
2,3 x 20mm	Ø10mm	SG	SG	SG	SG	–	–	–
2,3 x 20mm	4 x 15mm	SG	SG	SG	–	–	–	–
2,5 x 20mm	Ø8mm	–	MB / SG	SG	–	–	–	–
2,5 x 20mm	Ø10mm	–	MB / SG	SG	–	–	–	–
2,5 x 20mm	4 x 15mm	–	MB / SG	SG	–	–	–	–
2,7 x 20mm	Ø8mm	–	MB / SG	–	–	–	–	–
2,7 x 20mm	Ø10mm	–	MB / SG	–	–	–	–	–
5 x 30mm	Ø10mm	–	–	–	–	–	PR / SG	–
5 x 30mm	Ø12mm	–	–	–	–	–	PR / SG	–
5 x 30mm	Ø15mm	–	–	–	–	–	–	PR / SG
Ø3mm	Ø6mm	–	–	–	–	PR	–	–
Ø3mm	4 x 15mm	–	–	–	–	PR	–	–
3,2 x 20mm	Ø8mm / Ø10mm	Toraviljan erottelu tai speltti PR / SG
3,4 x 20mm	Ø8mm / Ø10mm	Toraviljan erottelu tai speltti PR / SG

SG = Siemenlajittelu
PR = Kauppakunnostus
MB = Mallasohra

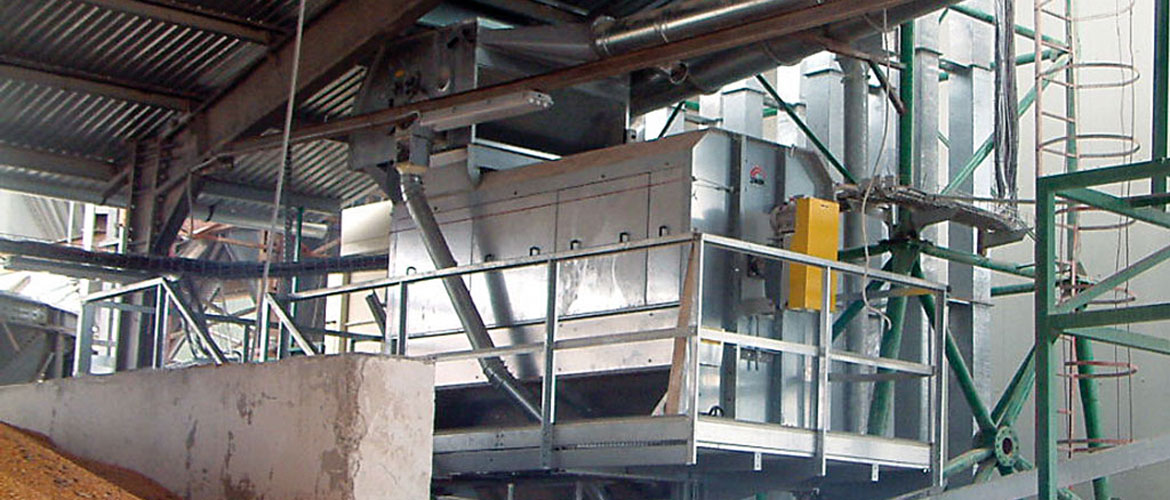

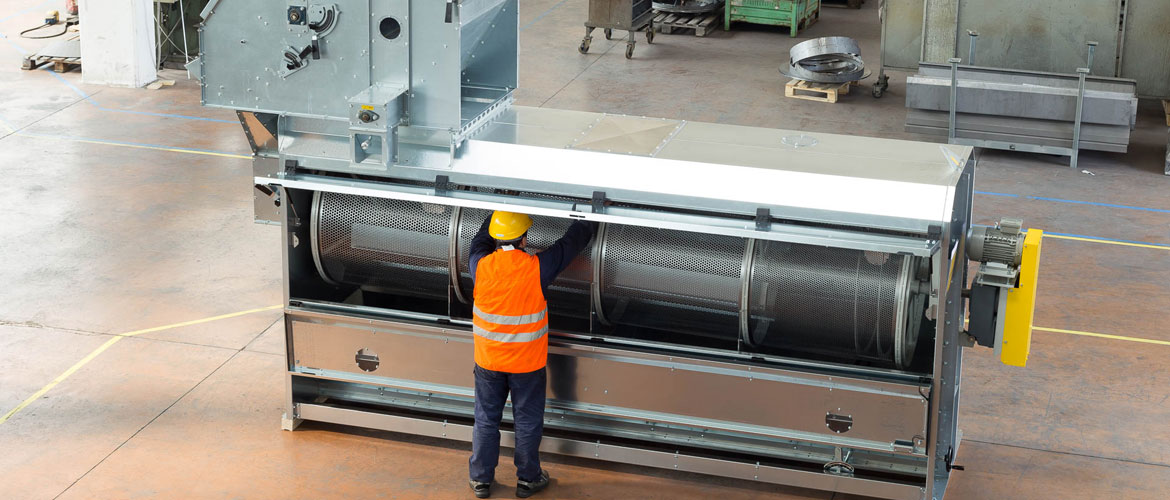

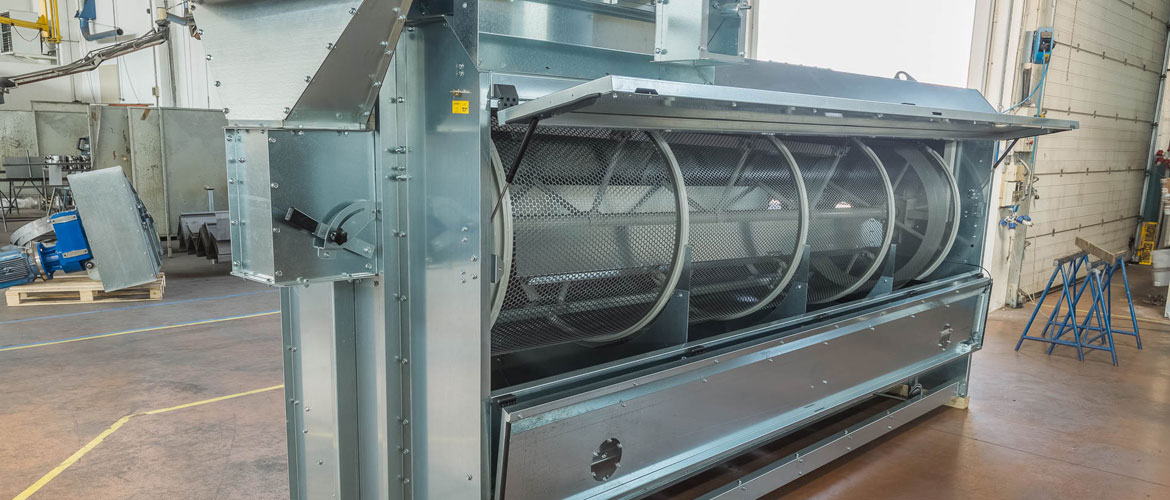

Zanin PPR - rumpulajittelija kuivausprosessin alkuun

PPR - rumpulajittelija suositellaan asennettavaksi kuivausprosessin alkupäähän ennen kuivausta, jotta viljan laatu säilyy mahdollisimman hyvänä. Laite tasaa materiaalivirtaa, ehkäisee tukkeumia ja vähentää energiankulutusta.

Saatavana on useita malleja ja kokoluokkia, joiden kapasiteetti on 20–375 tonnia tunnissa. + Kapasiteettiarvot perustuvat vehnän käsittelyyn (hehtolitrapaino 0,78 t/m³, kosteus 14 %, epäpuhtaudet 2 %).

Toimintaperiaate

Materiaali syötetään painovoiman avulla pyörivään seularumpuun, jonka pinnalla on vaihdettavat rei'itetyt seulat. Ensimmäinen seulavyöhyke poistaa hienot epäpuhtaudet, kuten hiekan ja rikkoutuneet jyvät. Seuraavissa seulavaiheissa puhdas vilja läpäisee seulan rei'itykset, kun taas suuremmat epäpuhtaudet kulkeutuvat rummun loppupäähän ja poistuvat erikseen. Käytettävä seulakoko valitaan materiaalin raekoon, kosteuden ja erotettavien epäpuhtauksien mukaan, mikä varmistaa tehokkaan ja luotettavan puhdistustuloksen.

Puhdistamattoman viljan syöttöaukko
Ohituskanavan poistoyhde (lisävaruste)
Puhdistetun viljan poistoyhde (hienojakeen poisto, lisävaruste)
Puhdistetun viljan poistoyhde
Puhdistetun viljan poistoyhde
Karkeajakeen poistoyhde

Malli	PPR 2/6	PPR 3/6	PPR 4/6	PPR 1/9	pPR 3/9	PPR 4/9	pPR 3/12	pPR 4/12	pPR 5/12	PPR 3/16	PPR 4/16	PPR 5/16
Puhdistus- kapasiteetti t/h**	20	30	40	50	75	100	80	140	180	225	300	370
seulojen pinta-ala m²	2,5	3,75	5	3,5	7,5	10	10,5	13,5	16,75	13,5	18	22,5
Seulojen lukumäärä	2	3	4	1	3	4	3	4	5	3	4	5
Moottori kW	0,75	1,1	1,1	1,1	2,2	3	3	4	5,5	4	5,5	7,5
Pituus (mm)	2192	2845	3492	2285	3810	4634	4290	5185	6115	4435	5340	6255
Leveys (mm)	800	800	800	1100	1100	1100	1400	1400	1400	2018	2018	2018
Korkeus (mm)	1345	1345	1345	1255	1800	1800	2216	2216	2221	2441	2441	2441
Paino (kg)	310	450	550	540	800	920	1280	1540	1750	1700	2675	3000
Volyymi m³	2,3	3	3,7	3,15	7,5	9,2	13,3	16,1	19	22	26,5	31

**Kapasiteetit laskettu vehnällä, ominaispaino 0,78 t/m³ – RH 14 % – epäpuhtaudet 2 %. PSC-mallissa seulat on asennettu yhdelle rungolle.

RAKENNE

+ Rummun kotelointi ja tukirakenteet sinkittyä teräslevyä

+ Huolto-ovet kahvalla ja lukituksella

+ Rei'itetyt hiiliterässeulat

+ Rummun kallistuksen manuaalinen säätö

+ Nailoniset seulojen puhdistusharjat

+ Kiinteä pyörimisnopeus

+ Kuljetin suurten epäpuhtauksien poistoon, manuaalisella purkumäärän säädöllä

LISävarusteet

+ Säädettävä rummun pyörimisnopeus

+ Puiset seulapintojen puhdistustelat

+ Moottoroitu rummun kallistuksen säätö

+ Kulutusta kestävä polyeteenivuoraus

+ Moottoroitu kuljetin

+ Ohjauskeskus

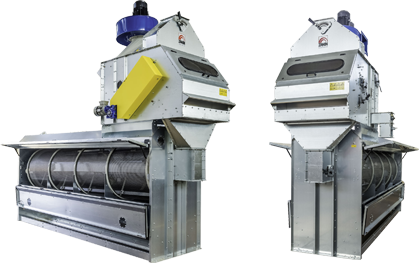

Zanin PRA-rumpulajittelija pitkäaikaiseen varastointiin

Saatavilla PRA-malli, joka sisältää ilmalajittelun ominaisuuden. Aspiraatiolla varustettu laite on erinomainen ratkaisu pitkäaikaiseen varastointiin tarkoitetun viljan puhdistukseen, sillä se vähentää kuumenemisen riskiä poistamalla kuoret, pölyn ja muut hienoainekset. Puhdistuksen ansiosta viljan laatu ja ulkonäkö paranevat merkittävästi. Soveltuu kaikille lajikkeille. Toimintaperiaate on sama kuin PRR:llä.

Puhdistamattoman viljan syöttöaukko
Product outlet (ohisyöttö)
Hienojakoisten epäpuhtauksien poisto
Puhdistetun viljan poistoaukko
Puhdistetun viljan poistoaukko
Isojen epäpuhtauksien poisto
Pölynpoisto
Pienten epäpuhtauksien poisto

Malli	PRA 3/6	PRA 4/6	PRA 3/9	pra 4/9	pra 3/12	pra 4/12	pra 5/12	Pra 3/16	Pra 4/16	pra 5/16
Puhdistus- kapasiteetti t/h**	20	30	50	70	80	125	170	140	180	290
Seulojen pinta-ala m²	3,75	5	7,5	10	10,5	13,5	16,75	13,5	18	22,5
Seulojen lukumäärä	3	4	3	4	3	4	5	3	4	5
Moottori kW	1,1	1,1	2,2	3	3	4	5,5	4	5,5	7,5
Aspiraatio kW	2,2	2,2	4	4	5,5	5,5	5,5	11	11	11
Tyhjennysruuvin moottori kW	0,55	0,55	0,75	0,75	0,75	0,75	0,75	0,75	0,75	0,75
Pituus (mm)	2935	3590	3930	4780	4370	5280	6175	4480	5390	6300
Leveys (mm)	1256	1256	1610	1610	2110	2100	2100	2620	2620	2620
Korkeus (mm)	3170	3170	3850	3850	4600	4600	4600	5400	5400	5400
Paino (kg)	800	900	1250	1350	1000	2150	2350	2900	3400	3900
Volyymi m³	11,7	14,3	24,4	29,6	42,4	51,0	59,7	58,7	70,7	82,6
