Drymix Tork- och omrörningssilo

Tork- och omrörningssilon maximerar kapaciteten och värdet av investeringen

Värdet av en investering i ett spannmålstorkningssystem avgörs inte enbart av inköpspriset, utan av hur mycket torknings- och lagringskapacitet investeringen ger. Mepu Drymix torksilo är konstruerad för att erbjuda maximal kapacitet på det mest kostnadseffektiva sättet.

I traditionella lösningar binds kapaciteten upp i separata processsteg och utrustningar. I Drymix deltar hela silovolymen aktivt i torknings- och lagringsprocessen. Det innebär fler användbara kubikmeter, högre kapacitetsutnyttjande och en mer effektiv användning av investerat kapital.

En investering, många användningsområden

Mepu Drymix-silon kombinerar torkning, efterkylning, satsblandning och lagring i ett och samma system. Spannmålen kan hanteras och lagras i samma silo utan extra förflyttningar vilket sparar tid, energi och arbetsmoment. Den mångsidiga användningen möjliggör ett effektivt kapacitetsutnyttjande i olika situationer och under hela skördesäsongen.

Torkning
Efterkylning
Blandning
Lagring

När kapaciteten är avgörande är Mepu Drymix den rätta lösningen.

Låt oss utforma en lösning tillsammans

Inom lantbruket används torksilor av många skäl

Säkerställer foderkvalitet och fodersäkerhet: Torkning förhindrar mögeltillväxt och bildning av mykotoxiner i foderspannmål, vilket är avgörande för djurens hälsa, prestation och välbefinnande. Effektiv blandning säkerställer en jämn spannmålssats. Högkvalitativt foder bidrar till bättre tillväxt och mjölkproduktion.

Långtidslagring och självförsörjning: Torkad spannmål kan lagras säkert under långa perioder, vilket möjliggör större självförsörjning på foder och minskar beroendet av externa foderleverantörer. Lantbrukaren kan använda skörden flexibelt under hela året.

Bättre marknadspriser och ökad flexibilitet: För spannmål som ska säljas ger en silo möjlighet att välja rätt tidpunkt för försäljning och därmed uppnå bättre priser utifrån marknadsförutsättningarna.

Buffertsilo: För korttidslagring före torkningsprocessen.

Kostnadseffektivitet: En torksilo minskar behovet av externa torktjänster samt de transport- och väntkostnader som dessa medför, vilket förbättrar gårdens totala lönsamhet.

Mepu Drymix – silor är utvecklade för att möta dessa behov på ett effektivt och tillförlitligt sätt. Den avancerade blandningsmekanismen och den robusta konstruktionen säkerställer att varje spannmålskärna torkar jämnt, vilket minimerar energikostnaderna och maximerar grödans kvalitet.

MODELL	volym [m³]	Ø [m]	väggHöjd [m]	höjd [m]
Drymix 600 / 2 skruvar	1 057	11.16	9.17	12.42
Drymix 600 / 4 skruvar	1 057	11.16	9.17	12.42
Drymix 1000 / 2 skruvar	1 745	14.515	9.17	13.30
Drymix 1000 / 4 skruvar	1 745	14.515	9.17	13.30

Effektiv blandning och jämnt luftflöde säkerställer ett torkresultat av hög kvalitet

Torksilos prestanda bygger på ett effektivt och kontrollerat luftflöde samt en effektiv blandning. Uppvärmd torkluft leds av en radialfläkt in under luftningsgolvet, där den stiger jämnt genom hela spannmålen. På så sätt fördelas värme och luftflöde effektivt, vilket förbättrar torkresultatet och bidrar till en jämn fukthalt i hela silon.

Jämnt luftflöde genom hela spannmålsmassan

Trycket i utrymmet under silogolvet säkerställer att torkluften fördelas jämnt genom luftningsgolvet och vidare upp genom spannmålen. Ett jämnt luftflöde förhindrar bildandet av fuktfickor och ökar energieffektiviteten i torkningsprocessen.

Effektiv borttransport av fukt

Under torkningen lämnar den fukt som frigörs från spannmålen silon genom flera olika luftvägar. Utblåsningskanaler som är integrerade i silokonstruktionen säkerställer att den fuktiga luften kan avlägsnas obehindrat, vilket upprätthåller en effektiv torkprocess även vid stora spannmålsvolymer.

Bättre torkkvalitet med lägre energiförbrukning

Effektivt luftintag och kontrollerad borttransport av fukt skapar optimala förutsättningar för spannmålstorkning. Resultatet blir en jämn slutprodukt, lägre energiförbrukning och driftsäker funktion under alla förhållanden.

Flera vägar för frånluften

Takfotsöppning
Den upphöjda takkonstruktionen skapar en öppning mellan taket och siloväggen. Detta möjliggör kontinuerlig ventilation och effektiv borttransport av fuktig luft.

Ventilationsventiler
Ventilationsventiler i taket ökar ventilationskapaciteten och säkerställer en kontrollerad borttransport av fukt under hela torkningsprocessen.

Utlopp via toppkonan
Den upphöjda toppkonen skapar en extra utloppsväg för fuktig luft, vilket förbättrar luftflödet särskilt i silons övre delar.

Mepu Drymix blandningssystem

Mepus blandningssystem är utvecklat för att blanda hela spannmålsmassan jämnt. Oberoende rörliga blandningsskruvar, en robust konstruktion och en servicevänlig kraftöverföring säkerställer effektiv torkning, jämn fuktfördelning och tillförlitlig drift år efter år.

Den yttre tredjedelen av en torksilo kan innehålla upp till två tredjedelar av den totala spannmålsmassan. Därför är effektiv blandning i silons ytterområden avgörande för att uppnå ett jämnt torkresultat. Många andra lösningar på marknaden klarar inte detta.

I Mepus blandningssystem har varje skruv sitt eget arbetsområde, vilket gör att spannmålen blandas effektivt i hela silon. Resultatet är att fukten jämnas ut snabbare och att hela spannmålsmassan torkar och blandas mer enhetligt.

Oberoende rörliga blandningsskruvar

Mepus blandningssystem använder stora blandningsskruvar med en diameter på 150 mm som effektivt lyfter spannmålen från silons botten till ytan.

Varje skruv har sin egen växelmotor och arbetar oberoende av de andra. De självständigt rörliga balkarna möjliggör samtidig blandning både i silons centrum och längs väggarna. Detta säkerställer effektiv blandning av hela spannmålsmassan utan några obearbetade områden. De säkerhetsställer också att skruvarna inte börjar luta under rörelsen, vilket försämrar blandningskvaliteten och förlänger torktiden.

Beroende på silostorlek används ett blandningssystem med en eller två balkar för att säkerställa optimal prestanda i alla storlekar.

Effektiv konstruktion ger snabbare blandning

Vertikalt rörliga blandningsskruvar transporterar spannmålen effektivt längs hela skruvens höjd. De grova, tandade skruvarna transporterar större mängder material per varv, vilket påskyndar fuktutjämningen och förbättrar torkeffektiviteten.

Den jämna cirkulationen av spannmålen bidrar till ett mer enhetligt slutresultat och möjliggör effektiv användning av silons fulla kapacitet.

Servicevänlig kraftöverföring

Blandningsenheten förflyttar sig längs en skena runt siloväggen och drivs av en växelmotor. Lösningen kräver ingen släpring för elöverföring, vilket minskar antalet slitdelar, ökar driftsäkerheten och eliminerar kondensproblem som ofta förknippas med släpringslösningar.

Varje skruv har sin egen växelmotor utan remdrift, vilket ger en enkel, robust och servicevänlig konstruktion.

Stabil drift år efter år

Balanserade blandningsskruvar, låga varvtal och en konstruktion utvecklad för hård drift minimerar vibrationerna även i stora silor.

Den stabila driften minskar belastningen på komponenterna, förlänger livslängden och säkerställer tillförlitlig funktion säsong efter säsong.

Arbetssområde för den inre skruven: den inre blandningsskruven hanterar siloens centrala område med sin egen programmerade rörelsebana och rör sig fram och tillbaka längs bommen på sin egen vagn.
Radial rörelse för den inre skruven: Den inre skruven rör sig längs bommen in och ut. Denna radiala rörelse kombineras med bommens rotationsrörelse och bildar skruvens verkliga blandningsbana i spannmålsmassan.
Arbetssområde för den yttre skruven: Den yttre skruven hanterar siloens yttre zon. Eftersom yttre områdets yta och mängden spannmål är betydande behövs en separat skruv för att säkerställa en jämn blandning över hela området.
Huvudändbrytare för 360° rotationsrörelse vid användning av två blandningsskruvar
– 6. Bomrotation tillbaka: Bommen roterar inte kontinuerligt i samma riktning utan byter riktning och återvänder. Fram- och återgående rotationsrörelse minskar belastningen på konstruktionen och möjliggör kontrollerad blandning över hela siloområdet. Med fyra skruvar är rörelseomfånget 180° och med två skruvar 360°.

Fördelar med Mepu DryMix torksilo

Effektiv och jämn blandning

DryMix-silorna använder ett innovativt blandningssystem: i silon med diametern 11,14 meter används två blandningsskruvar på en balk och i de större silorna med diametern 14,51 meter används fyra blandningsskruvar på två balkar.
Robusta blandningsskruvar i kombination med skruvarnas inre och yttre cirkulation ger en mycket effektiv och grundlig blandning.
Blandningsskruven rör sig även i sidled längs balken, vilket säkerställer en jämn förflyttning av spannmålsmassan över hela silons yta.
Blandningen når effektivt ända fram till tömningsskruven, vilket säkerställer att varje spannmålsparti torkar optimalt.

Slitstarka och robusta blandningsskruvar

De vertikalt rörliga skruvarna är dimensionerade för att motstå de belastningar som uppstår vid tung drift utan att deformeras, vilket säkerställer kontinuerlig drift och lång livslängd.
De grövre blandningsskruvarna (150 mm) eliminerar risken för lutning. Tunnare skruvar tenderar att luta under blandningsprocessen, vilket försämrar blandningsresultatet och förlänger blandningstiden.
Skruvarnas rörelse är konstruerad för att minimera belastningen på silokonstruktionen, vilket bidrar till lång livslängd och hög driftsäkerhet.
Blandningen kan startas redan i ett tidigt skede av fyllningen, när spannmålslagret är cirka 20-50 cm ovanför blandningsskruvarna. Därmed påbörjas både fuktutjämningen och cirkulationen av spannmålen så tidigt som möjligt.

DRIFTSÄKERHET OCH ROBUST KONSTRUKTION

Den tandade skruvutformningen skapar utrymme för spannmålen att röra sig uppåt under rotationen, vilket säkerställer en jämn och effektiv blandning i hela silon.
Tack vare en kabellösning som möjliggör 180° rörelse behövs inga känsliga släpringar. Det minskar underhållsbehovet och ökar driftsäkerheten.
Blandningsskruvarnas optimala rotationshastighet (RPM) säkerställer hög effektivitet och låg energiförbrukning.

SNABB TORKNING

DryMix kan effektivt torka spannmål med upp till 25 % fukthalt, vilket ger ökad flexibilitet under skörden och minskar beroendet av vädret.
En silo utrustad med fyra skruvar maximerar kapaciteten och effektiviteten under säsongen.

Suunnitellaan ratkaisu yhdessä

SPRIDARPLÅT

Spridarplåten fördelar spannmålen jämnt i silon och bidrar till blandningen redan under fyllningen. Dess funktion är att förhindra ansamling av småpartiklar och damm i silons centrum samt att säkerställa en jämn materialfördelning i hela silon.

En frekvensomriktad styrd spridarplåt möjliggör steglöst justerbar rotationshastighet, så att fördelningen kan optimeras för olika spannmålsslag och driftsförhållanden. Hastighet och drifttid justeras enkelt via styrsystemet.

FLÄKT

En radialfläkt blåser in uppvärmd torkluft i utrymmet under det perforerade silogolvet. Torkluften passerar genom luftningsgolvet och fördelas jämnt genom hela spannmålen. Detta förbättrar torkeffektiviteten och säkerställer ett jämnare torkresultat.

TAKFOTSVENTILATION

Det upphöjda taket skapar en öppen takfotsöppning mellan taket och siloväggen, genom vilken fuktig frånluft kan ventileras ut jämnt runt hela silons omkrets. Eventuellt kondensvatten som bildas på silotaket hamnar inte i spannmålen utan leds ut genom öppningen. Detta bidrar till effektiv torkning och ett jämnt luftflöde genom hela spannmålsmassan.

TOPPVENTILATION

Den upphöjda toppkragen skapar en kontinuerlig frånluftsöppning som effektivt avleder fuktig luft från silon. Detta främjar ett jämnt luftflöde, snabbare fuktbortförsel och högre torkeffektivitet.

BLANDNINGSSYSTEM

Mepus blandningssystem bygger på stora, tandade blandningsskruvar med en diameter på 150 mm som effektivt lyfter spannmålen från silons botten upp till ytan, vilket säkerställer en jämn fuktfördelning i hela spannmålsmassan. Varje skruv har en egen växelmotor och rör sig oberoende av de övriga, vilket möjliggör effektiv blandning både i silons centrum och längs siloväggarna. Den balanserade konstruktionen, den låga rotationshastigheten och den robusta utformningen säkerställer stabil drift och låga vibrationsnivåer.

TÖMNINGSSYSTEM

Mepus tömningssystem är konstruerat för snabb, effektiv och tillförlitlig tömning av silon. Systemet säkerställer ett jämnt materialflöde och effektiv transport av spannmålen från silon till efterföljande hantering. Den robusta konstruktionen och den optimerade utformningen minimerar mängden kvarvarande spannmål och bidrar till hög driftsäkerhet samt enkel användning.

Systemet säkerställer en effektiv och kontrollerad tömning av silon och gör det möjligt att utnyttja hela silons kapacitet.

Tömningssteg

Öppna den centrala tömningsöppningen (nr 1).
De återstående tömningsöppningarna öppnas samtidigt (nr 2, 3 och 4).
När gravitationstömningen är avslutad kan servicedörren användas för att kontrollera att sveperskruvens bana är fri. Därefter kan sveperskruven startas för den slutliga tömningen av silon.
Transport av återstående spannmål till tömningsöppningarna och fullständig tömning av silon.

⚠️ Säkerhet: Gå inte in i silon när blandningsskruvarna eller tömningsskruven är i drift.

TRAPPOR

Torksilon är utformad för säker användning, service och inspektion. En spiraltrappa som leder upp till silons tak ger säker och stabil åtkomst till silons övre delar, där de viktigaste inspektions- och servicepunkterna finns.

Torksilon är även utrustad med en stor servicedörr i siloväggen samt en separat servicelucka i taket, vilket underlättar åtkomst till silons invändiga delar och olika servicepunkter.

Nödstoppsknappen är placerad nära takentrén så att anläggningen snabbt kan stoppas vid behov.

En invändig stege i silon underlättar inspektioner och servicearbeten på olika höjder. En serviceplattform på taket erbjuder en stabil arbetsyta för inspektion, service och underhåll. Vid behov kan silon även utrustas med ytterligare plattformar, vilket förbättrar användbarheten och säkerheten, särskilt i större silor.

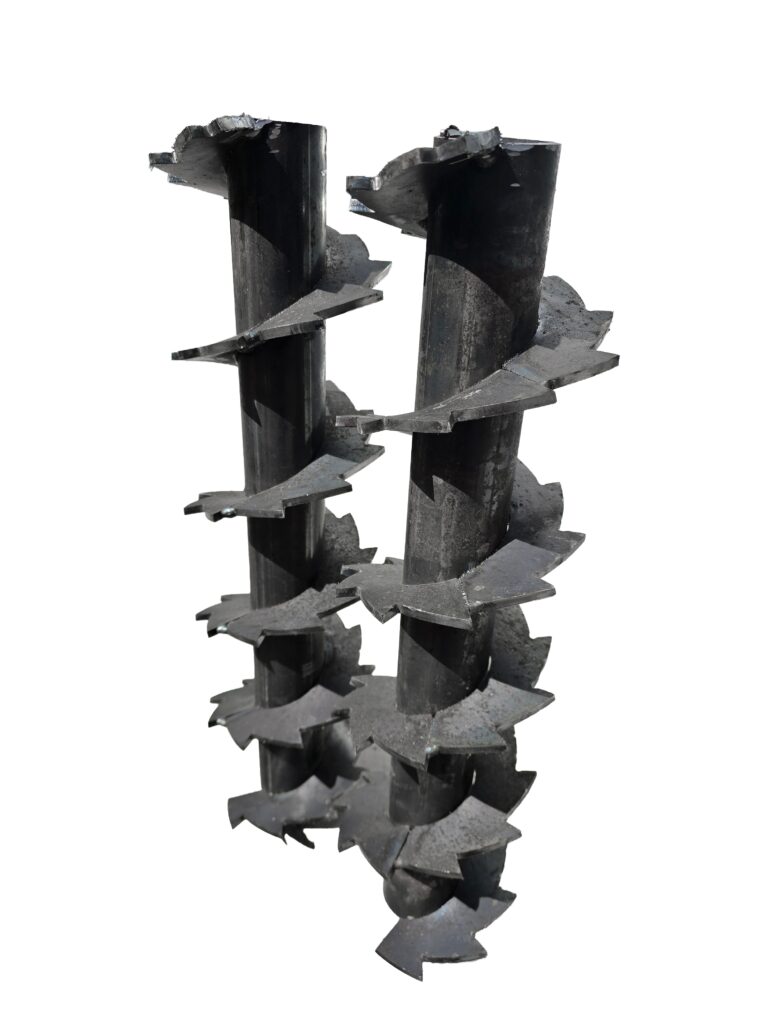

BLANDNINGSSKRUV

En robust blandningsskruv med en diameter på 150 mm och tandad skruvgänga säkerställer effektiv cirkulation av spannmålen från silons botten upp till ytan. Den egna växelmotorn, den oberoende rörelsen och den balanserade konstruktionen garanterar jämn blandning, låga vibrationsnivåer och driftsäker funktion.

STYRSYSTEM

Torksilon levereras med ett eget styrskåp som kan integreras i Mepu Pro-styrcentralen. Systemet är utrustat med sensorer som övervakar blandningsskruvarnas funktion, förhindrar eventuella kollisioner och upptäcker onormala vibrationer.
Den centraliserade styrningen möjliggör kontroll av torkning, ventilation, uppvärmning, fyllning, blandning och tömning från samma system, vilket gör driften säker och enkel.
